Машыны SMT складаюць аснову сучаснай вытворчасці электронікі, забяспечваючы высакахуткаснае і дакладнае размяшчэнне кампанентаў на друкаваных поплатках (PCB). Аднак гэтыя складаныя машыны SMT часта сутыкаюцца з збоямі ў працы, якія могуць спыніць вытворчыя лініі і павялічыць выдаткі. Highlywin, галоўны пастаўшчык SMT/AI/перыферыйнага абсталявання разам з комплекснай сэрвіснай падтрымкай і продажам запасных частак, забяспечвае комплексныя рашэнні SMT для кліентаў па ўсім свеце, дапамагаючы ім ліквідаваць непаладкі і падтрымліваць іх SMT машыны эфектыўна.

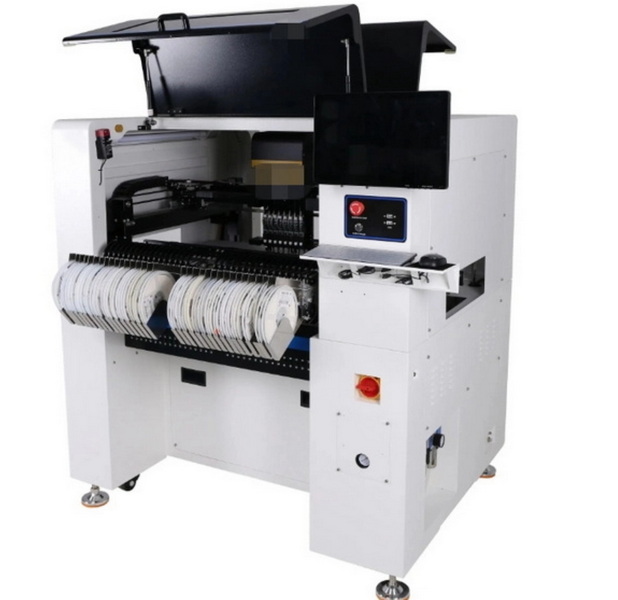

Машыны SMT, таксама вядомыя як машыны з тэхналогіяй павярхоўнага мантажу, аўтаматызуюць працэс размяшчэння малюсенькіх электронных кампанентаў на друкаваных платах, значна пераўзыходзячы магчымасці традыцыйнай зборкі праз адтуліны. Гэтыя машыны SMT аб'ядноўваюць пашыраныя функцыі, такія як сістэмы бачання з высокім разрозненнем, рабатызаваныя рукі і інтэлектуальныя прылады падачы, каб дасягнуць хуткасці, якая перавышае 100 000 кампанентаў у гадзіну ў лепшых мадэлях. Нягледзячы на сваю надзейнасць, машыны SMT схільныя да праблем, якія ўзнікаюць з-за механічнага зносу, фактараў навакольнага асяроддзя, збояў у праграмным забеспячэнні або неадпаведнасці матэрыялаў, усе з якіх патрабуюць аператыўнага ліквідацыі непаладак, каб мінімізаваць час прастою.
Highlywin разумее важную ролю бесперабойнай працы машын SMT на канкурэнтных рынках. Забяспечваючы арыгінальныя запасныя часткі і экспертнае абслугоўванне для такіх папулярных машын SMT, як Yamaha, Fuji і Panasonic, Highlywin гарантуе кліентам па ўсім свеце, што іх машыны SMT працуюць на максімальнай прадукцыйнасці. Рэгулярныя пратаколы ліквідацыі непаладак для машын SMT не толькі вырашаюць неадкладныя праблемы, але і павялічваюць тэрмін службы абсталявання, зніжаючы доўгатэрміновыя выдаткі на валоданне.
Перш чым паглыбіцца ў дыягностыку машын SMT, бяспека павінна быць на першым месцы, каб абараніць аператараў і абсталяванне. Заўсёды адключайце сілкаванне машыны SMT з дапамогай працэдур блакіроўкі/пазнакі, прадухіляючы нечаканыя запускі падчас тэхнічнага абслугоўвання. Надзеньце сродкі індывідуальнай абароны (СІЗ), у тым ліку браслеты для абароны ад электрастатычнага разраду (ESD), ахоўныя акуляры і антыстатычны абутак, паколькі машыны SMT апрацоўваюць адчувальную электроніку, уразлівую да пашкоджанняў статычным разрадам.
Правядзіце дбайны візуальны агляд наваколля машыны SMT, ачысціце ад смецця, пылу або разлітай паяльнай пасты, якія могуць перашкаджаць працы. Запішыце дакладныя коды памылак, якія адлюстроўваюцца на экране чалавека-машыннага інтэрфейсу (HMI) машыны SMT, паколькі яны даюць важныя падказкі для эфектыўнага ліквідацыі непаладак машын SMT. Стварыце кантрольны спіс для кожнага ўмяшання машын SMT, каб забяспечыць паслядоўнасць і магчымасць адсочвання.
Няспраўнасці прылады падачы ўваходзяць у лік галоўных скаргаў на машыны SMT, якія часта выяўляюцца ў выглядзе «адсутнасці падбору», замятвання стужкі або памылак выяўлення пустой кішэні. Фідэры ў машынах SMT дастаўляюць кампаненты з барабанаў стужкі, латкоў або стрыжняў да галоўкі размяшчэння, і праблемы звычайна ўзнікаюць з-за няправільнага зрошчвання, зношаных шасцярняў або перашкод датчыкаў. Пасля зрошчвання стужак на машынах SMT нясупадзенне адтулін для зорачак часта выклікае сігналы трывогі, спыняючы ўвесь вытворчы паток.
Для ліквідацыі памылак зрошчвання ў машынах SMT спачатку прыпыніце працу машыны SMT і праверце зрошчванне пры добрым асвятленні. Пераканайцеся, што крокавыя адтуліны ў стужцы ідэальна супадаюць без клейкай стужкі, якая закрывае іх, бо гэта блакуе аптычныя датчыкі падачы ў машынах SMT. Акуратна паўторна злучыце, выкарыстоўваючы высакаякасную стужку для зрошчвання, сумяшчальную з вашай мадэллю станка SMT, захоўваючы раўнамернае нацяжэнне, каб пазбегнуць слізгацення падчас працы на высокай хуткасці.
Прасуньце стужку ўручную ў рэжыме прабежкі станка SMT, каб пацвердзіць плыўнае зачапленне зашчапкі. Калі памылка не знікне на машынах SMT, ачысціце прывадныя ролікі падачы і датчыкі ізапрапілавым спіртам, выдаліўшы любыя рэшткі. У выпадку хранічных праблем з фідэрам у машынах SMT праверце касетныя перадачы, якія Highlywin можа паставіць у якасці прамой замены для аднаўлення поўнай функцыянальнасці.
Распаўсюджаная недапрацоўка машын SMT заключаецца ў тым, што кармушкі не поўнасцю ўстаўлены ў іх крамы, выклікаючы папярэджанне «фідэра няма». Пераканайцеся, што кожны фідэр надзейна зафіксаваны ў стойцы машыны SMT, а дзверцы вечка зачыненыя належным чынам, каб актываваць мікравыключальнікі. Назапашванне пылу на гэтых датчыках у машынах SMT часта імітуе апаратныя збоі, таму рэгулярнае абдзіманне сціснутым паветрам прадухіляе паўтарэнне.
Праверце распазнаванне фідэра, уключыўшы сілкаванне на машыну SMT пасля пераўсталявання. Інвентар Highlywin уключае ў сябе дакладна спраектаваныя фідэры для розных спецыфікацый машын SMT, што забяспечвае бясшвоўную інтэграцыю і мінімальны час наладкі.
Праблемы, звязаныя з сопламі, хвалююць машыны SMT, у прыватнасці, памылковы выбар, калі кампаненты не прыліпаюць падчас забору з фідэраў. Насадкі ў машынах SMT ствараюць вакуумнае ўсмоктванне для ўздыму дэталяў, але знос у выніку шматразовых удараў або забруджвання забівае гэтыя далікатныя наканечнікі, асабліва пры працы з мініяцюрнымі кампанентамі 01005 або 0201. Рэгулярны агляд соплаў на машынах SMT выяўляе расколіны, выгібы або назапашванні, якія парушаюць цэласнасць вакууму.
Пачніце пошук і ліквідацыю няспраўнасцяў соплаў на машынах SMT са зняцця галоўкі размяшчэння і агляду кожнага сопла пад мікраскопам на наяўнасць дэфармацый. Неадкладна замяніце любыя падазроныя сопла, бо пашкоджаныя прыводзяць да дэфектаў надмагілляў або перамыкання ў працэсе машын SMT. Адкалібруйце параметры вакуумнага ціску ў праграмным забеспячэнні машыны SMT, падганяючы вагу і памер кампанента для аптымізацыі хуткасці падхопу.
Выканайце цыкл сухой працы на станку SMT без друкаванай платы, каб візуальна кантраляваць поспех падхопу. Штодзённа чысціце сопла з дапамогай спецыяльных інструментаў для прадухілення адгезіі рэшткаў пасты ў машынах SMT. Highlywin прапануе комплексныя камплекты асадак, адаптаваныя для розных мадэляў станкоў SMT, у камплекце з кіраўніцтвам па каліброўцы.
Страта вакууму ў машынах SMT часта звязана з трэснутымі ўшчыльняльнымі кольцамі, аслабленымі трубкамі або няспраўнасцю помпаў у вузле ўстаноўкі. Выкарыстоўвайце ўбудаваную дыягностыку машыны SMT для вымярэння ўзроўню вакууму на наканечніку сопла, параўноўваючы са спецыфікацыямі вытворцы. Зацягвайце фітынгі і замяняйце ўшчыльненні, каб падтрымліваць стабільную прадукцыйнасць пры працы машын SMT.
Сачыце за засоранасцю фільтраў помпаў на машынах SMT, бо абмежаваны паток паветра імітуе няспраўнасць соплаў. Служба абслугоўвання Highlywin выдатна спраўляецца з капітальным рамонтам вакуумных сістэм для састарэлых машын SMT, аднаўляючы эфектыўнасць на заводскім узроўні.
Сістэмы візуалізацыі падтрымліваюць дакладнасць размяшчэння ў машынах SMT, сканіруючы рэверы, кампаненты і друкаваныя платы для дакладнага выраўноўвання. Такія памылкі, як 'зрушэнне бачання' або 'кампанент не знойдзены' у машынах SMT звычайна ўзнікаюць з-за забруджвання аб'ектыва, пагаршэння якасці святлодыёда або дэсінхранізацыі праграмнага забеспячэння. Часціцы пылу на камерах або люстэрках скажаюць выявы, у выніку чаго машыны SMT адмаўляюцца ад добрых дэталяў або губляюць іншыя.
Ачысціце ўсе аптычныя паверхні машын SMT сурвэткамі з мікрафібры і растворам для лінзаў, пазбягаючы абразіўных матэрыялаў. Паўторна адкалібруйце сістэму зроку, выкарыстоўваючы эталонныя даверчыкі на тэставай друкаванай плаце, выконваючы паслядоўнасць падказак машыны SMT. Адрэгулюйце інтэнсіўнасць асвятлення, калі цені застаюцца, бо нераўнамернае асвятленне бянтэжыць алгарытмы распазнавання ў машынах SMT.
Для пашыранага пошуку і ліквідацыі памылак зроку машын SMT запусціце працэдуры самаправеркі, убудаваныя ў праграмнае забеспячэнне. Highlywin прадастаўляе камплекты мадэрнізацыі для паляпшэння магчымасцей зроку на састарэлых машынах SMT, уключаючы камеры з больш высокім разрозненнем для больш тонкіх кампанентаў.
Партальнае зрушэнне або люфт у машынах SMT прыводзіць да зрушэння XY, калі кампаненты прызямляюцца далей ад пляцовак. Праверце каардынаты праграмы ў адпаведнасці з апошнімі файламі Gerber перад запускам вытворчасці машын SMT. Перыядычна змазвайце лінейныя рэйкі і шарыкавыя шрубы, бо сухое трэнне з цягам часу назапашвае памылкі ў машынах SMT.
Выконвайце інспекцыі першага артыкула (FAI) пры кожнай змене налад для машын SMT, вымяраючы размяшчэнне з дапамогай каардынатна-вымяральнай машыны (CMM). Праграмнае забеспячэнне карэкціроўкі ўзмацнення тонкай налады адказаў сервопривода, ухіляючы перанастройкі ў высакахуткасных машынах SMT. Служба дыстанцыйнай дыягностыкі Highlywin аналізуе журналы размяшчэння з машын SMT, каб хутка вызначыць сістэмныя праблемы.
Захрасанне канвеера парушае працоўныя працэсы станкоў SMT, часта з-за дэфармацыі дошак, няправільных накіроўвалых або няспраўных краевых заціскаў. Правярайце плоскасць друкаванай платы перад загрузкай у машыны SMT, бо выгіб перавышае допускі і звязвае ролікі. Выдаліце перашкоды і выраўнуйце бакавыя накіроўвалыя, каб дакладна адпавядаць шырыні дошкі на станках SMT.
Дыягностыка датчыкаў выяўляе перыядычныя прыпынкі ў машынах SMT; ачысціце фотаглазкі і праверце цэласнасць праводкі. Абнавіцеся да канвеераў з сервоприводом для лепшага кантролю ў патрабавальных умовах машын SMT, даступных праз Highlywin.
Памылкі праграмавання ў машынах SMT, такія як няправільныя табліцы падачы або налады хуткасці, каскадам ператвараюцца ў некалькі сігналаў трывогі. Зрабіце рэзервовую копію існуючых праграм перад рэдагаваннем і выкарыстоўвайце рэжымы мадэлявання для праверкі змяненняў у аўтаномным рэжыме. Абнаўленні прашыўкі ад вытворцаў ліквідуюць памылкі ў сістэмах кіравання машынамі SMT.
Электрычныя няспраўнасці, такія як перагрузкі сервопривода або збоі ПЛК, патрабуюць праверкі блокаў сілкавання і праверкі бесперапыннасці электраправоднасці мультиметрам. Highlywin захоўвае важныя друкаваныя платы і датчыкі для неадкладнай адпраўкі, каб падтрымліваць машыны SMT у працоўным стане.
Прэвентыўнае абслугоўванне падаўжае тэрмін службы машын SMT больш чым на дзесяць гадоў. Штодзённыя працэдуры ўключаюць павароты соплаў і рэвізіі фідэра; штотыднёвыя заданні ахопліваюць паўторную каліброўку зроку і змазку. Рэгіструйце ўсе ўмяшанні ў базы дадзеных машын SMT, каб прагназаваць збоі з дапамогай аналізу тэндэнцый.
Кантракты на тэхнічнае абслугоўванне Highlywin прадугледжваюць наведванне аб'ектаў, запчасткі і навучанне для машын SMT, што дазваляе скараціць час незапланаваных прастояў да 70%.
Авалоданне метадамі ліквідацыі непаладак для машын SMT дазваляе вытворцам непасрэдна вырашаць праблемы, забяспечваючы бесперапынную вытворчасць і высокую якасць. Highlywin гатовы стаць вашым партнёрам, прапаноўваючы самае сучаснае абсталяванне для SMT, падтрымку экспертнага абслугоўвання і шырокі выбар запасных частак для глабальных комплексных рашэнняў. Укараняючы гэтыя стратэгіі, аптымізуйце свае машыны SMT для максімальнай эфектыўнасці і надзейнасці.
Памылкі падачы ў машынах SMT звычайна звязаны з замяццем стужкі, няправільным зрошчваннем або закаркаваннем датчыка, спыненнем падачы кампанентаў. Ачысціце датчыкі, паўторна злучыце стужкі і праверце механічны знос, каб хутка вырашыць праблему.
Прадухіліце праблемы з сопламі ў машынах SMT з дапамогай штодзённай чысткі, хуткай замены і каліброўкі вакууму з улікам памераў кампанентаў. Запасныя часткі, каб пазбегнуць затрымкі вытворчасці.
Збоі ў зроку ў машынах SMT узнікаюць з-за пылу, адхіленняў у асвятленні або дрэйфу каліброўкі. Рэгулярная чыстка і паўторная каліброўка на аснове даверных дадзеных забяспечваюць дакладнасць.
Недакладнасці ў машынах SMT узнікаюць з-за люфту на партале, праграмных памылак або механічнай хісткасці. Выконвайце FAI і рэгулярна змазвайце рэйкі.
Поўнае тэхнічнае абслугоўванне машын SMT павінна праводзіцца штотыдзень з штодзённымі праверкамі фідэраў і фарсунак. Адсочвайце журналы па графіку ў залежнасці ад інтэнсіўнасці выкарыстання.
