Lepenie zlatým drôtom: Základný proces vysoko spoľahlivého balenia LED

Od princípov k aplikáciám – Technická analýza lepenia LED zlatých drôtov

Úvod: Ako Tiny Gold Wires podporuje 'Lifeline' LED?

LED diódy (Light Emitting Diodes) sú jadrom moderných technológií osvetlenia a displejov, pričom ich výkon a životnosť do veľkej miery závisia od procesov balenia. Medzi čipom a vonkajšími obvodmi leží zlatý drôt s priemerom menším ako 1/10 ľudského vlasu, ktorý je zodpovedný za prenos prúdu a zaisťuje stabilnú prevádzku. Technológia Gold Wire Bonding funguje ako 'neviditeľný strážca' zaisťujúci vysokú spoľahlivosť LED diód.

S explóziou technológií Mini LED/Micro LED sa však požiadavky na presnosť lepenia vyvinuli z mikrometrických na submikrometrické úrovne. Náklady na materiál zlatého drôtu predstavujú 15 % až 20 % celkových nákladov na balenie, čo predstavuje pre toto odvetvie dvojitú výzvu: 'výkon' a 'náklady'. Tento článok sa ponorí do tejto kritickej technológie a odhaľuje vedeckú logiku a priemyselnú dynamiku, ktorá sa za ňou skrýva.

1. Technické princípy a výhody spájania zlatým drôtom

1. Výber materiálu: Prečo zlato namiesto medi alebo hliníka?

Zlatý drôt je ako spojovací materiál bezkonkurenčný vďaka trom hlavným vlastnostiam:

• Vodivosť: Zlato má merný odpor iba 2,44 μΩ·cm (v porovnaní s 1,68 μΩ·cm pre meď, ale s horšou odolnosťou proti oxidácii), čím sa znižujú straty pri prenose prúdu.

• Ťažnosť: Zlatý drôt možno natiahnuť na priemer 15 μm bez pretrhnutia, čo vyhovuje požiadavkám na ultrahusté spájkovanie (napr. rozstup mini LED <0,5 mm).

• Stabilita: Neoxiduje pri extrémnych teplotách od -40°C do 150°C, čím sa predchádza riziku prerušenia obvodu v dôsledku korózie.

Porovnávacie experimenty ukazujú, že LED moduly spojené medeným drôtom vykazovali po starnutí 1000 hodín pri 85 °C/85 % vlhkosti poruchovosť viac ako trikrát vyššiu ako tie so zlatým drôtom (zdroj: Štúdia o spoľahlivosti polovodičových zariadení).

2. Realizácia procesu: Presný 'Tanec' termokompresie a ultrazvuku

• Termokompresné lepenie: Pôsobením tepla (200-300 °C) a tlaku sa atómy zlatého drôtu a podložky rozptyľujú a spájajú. Výhodou je vysoká pevnosť pripojenia, vďaka čomu je vhodný pre výkonové LED diódy.

• Ultrazvukové lepenie: Vysokofrekvenčné vibrácie (60-120 kHz) vytvárajú teplo prostredníctvom trenia, čím sa eliminuje potreba vonkajšieho zahrievania a zabraňuje sa tepelnému poškodeniu čipu, vďaka čomu je ideálny pre citlivé zariadenia, ako sú Micro LED.

Riadenie základných parametrov procesu (príklad):

Parameter	Typické hodnoty pre termokompresiu	Typické hodnoty pre ultrazvukové lepenie
Teplota	250 °C	Izbová teplota
Tlak	0,5-1,5N	0,3-0,8N
Čas	10-50 ms	20-100 ms

2. Overenie kvality: 'Eagle Eye' od laboratória až po výrobnú linku

1. Fyzikálne testovacie metódy

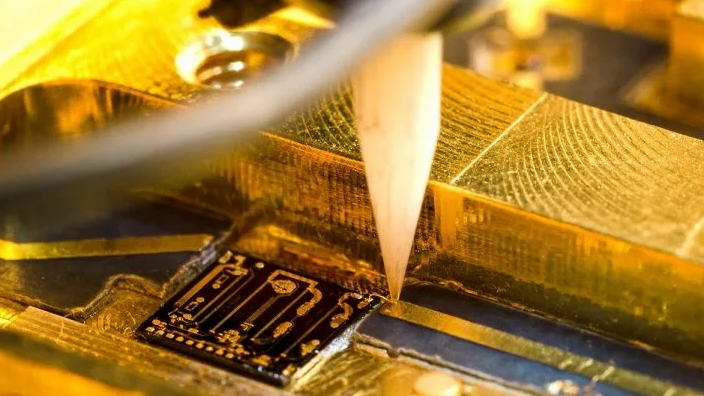

• Mikroskopické pozorovanie: Kontrola morfológie spoja (pozri obrázok 1), s požiadavkami na žiadne praskliny a rovnomerne zúžené hrdlá.

• Testovanie ťahom: Podľa noriem JEDEC by mal 25μm zlatý drôt vydržať ťahovú silu ≥3gf (spojovače drôtov niektorých značiek majú priemernú nameranú hodnotu 4,2gf).

2. Metódy chemickej analýzy

Laboratórium s odkazom na „Technológiu akceptovania akceptácie LED displeja“ overilo podozrivé vzorky LED s prímesou medi nasledovne:

1. Rozpustenie kyselín: Aqua regia sa použila na rozpustenie spojovacích bodov a extrakciu kovových komponentov.

2. Detekcia ICP-AES: Obsah zlata bol nameraný na 98,7 %, s meďou na 1,3 %.

3. Výpočet teoretickej hodnoty: Na základe hustoty zlatého drôtu (19,3 g/cm3) a priemeru (25 μm) by vypočítaná dĺžka zlatého drôtu s jedným bodovým bodom mala byť 1,02 mm, s odchýlkou ​​iba 2,9 % od referenčnej hodnoty 1,05 mm, čo potvrdzuje použitie technológie čistého zlata.

Upozornenie pre odvetvie: Niektoré spoločnosti znižujú náklady nahradením zlatého drôtu pozláteným medeným drôtom, ktorý vykazuje podobný počiatočný výkon. Po jednom roku však môže miera oxidácie v mieste lepenia dosiahnuť 30 % (podľa údajov o odbere vzoriek z agentúry kontroly kvality v roku 2024).

3. Dilemy nákladov a technické inovácie

1. Spory o realizovateľnosti alternatívnych materiálov

• Medené drôty: Stoja len 1/8 ceny zlata, ale vyžadujú si ďalšie ochranné vrstvy (napr. paládium, nikel), čím sa zvyšuje zložitosť procesu.

• Zliatiny striebra: Ponúkajú lepšiu vodivosť ako zlato, ale sú náchylné na sfarbenie spôsobené sulfidmi, ktoré sa v súčasnosti používajú iba v menej náročných svetelných aplikáciách.

2. Cesty pre aktualizácie procesov

• Zlepšenie presnosti zariadenia: Presnosť polohovania domácich drôtových lepidiel sa zlepšila z ±5 μm (2020) na ±1 μm (2024), čím sa dosiahli výsledky lepenia presahujúce 99,9 %.

• Technológia kompozitného lepenia: Laserom podporované zváranie môže skrátiť čas lepenia o 40 %, aplikované na LED moduly automobilovej triedy (napr. zadné svetlá Tesla Model 3).

4. Aplikačné scenáre a budúce trendy

1. Nepostrádateľný v high-end oblastiach

• Automobilové osvetlenie: Predné svetlomety Mercedes-Benz EQS využívajú dvojité spojenie zlatých drôtov, ktoré zaisťujú bezporuchové studené štarty pri -40 °C.

• Mikrodispleje AR/VR: Spojovacie body s priemerom < 5 μm je možné uspokojiť len s použitím požiadaviek na presnosť zlatého drôtu.

2. Technologický výhľad

• Nanoškálové lepenie: Využitie nano zlatého drôtu (priemer <100nm) na dosiahnutie prepojení s ultra vysokou hustotou s podporou 10 000 PPI mikro displejov.

• Inteligentná detekcia: Vizuálne systémy AI na analýzu morfológie lepenia v reálnom čase by mohli nahradiť 90 % manuálnych kontrol kvality (na základe plánu ASM na rok 2025).

Záver: 'Útočná a obranná stratégia' spájania zlatých drôtov

Napriek cenovému tlaku si spájanie zlatých drôtov naďalej udržiava dominantné postavenie v špičkových LED poliach vďaka svojim fyzikálnym vlastnostiam a vyspelým procesom. V budúcnosti môže byť táto klasická technológia revitalizovaná vďaka materiálovým inováciám (ako sú napríklad zlato-strieborné kompozitné drôty) a inteligencii zariadení, ktoré budú naďalej osvetľovať budúcnosť polovodičového priemyslu.
