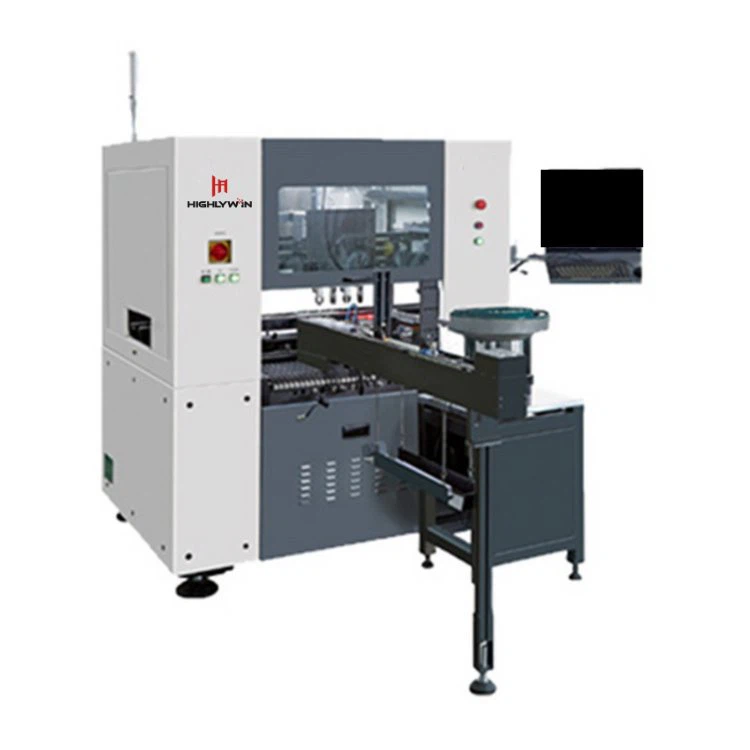

Máquina de inserção de componentes de formato estranho HWF-60
Vantagens da máquina de inserção de componentes de formato estranho
A máquina da série HWF-60, a mais recente e prática máquina de inserção de formas ímpares, ajuda facilmente a fábrica SMT a realizar a automação de inserção de componentes de formas ímpares.
Independente do número de conjuntos de sistema de controle servo e sistema de captura visual de alta precisão, complete o desempenho alto e estável da inserção para alcançar alta velocidade e alta densidade do efeito perfeito.
O sistema pode ser atualizado para que seu equipamento seja atualizado e acelere o estabelecimento de uma boa base para uma plataforma operacional simples e fácil de entender para alcançar o diálogo da interface homem-computador, a combinação de experiência prática e teorias científicas para levá-lo à qualidade do produto e ao aumento da eficiência da produção.
Recursos da máquina de inserção de componentes de formato estranho
Em vez de trabalho manual, economize custos de mão de obra.
O tamanho compacto da máquina pode ser facilmente integrado à linha de produção SMT.
Velocidade teórica de até 6.000 pontos/hora, alta eficiência e produtividade.
Operação simples, fácil de programar, estável e confiável.
Implantação flexível de produção
Custo de manutenção inferior.
Design modular de acordo com diferentes métodos de alimentação para fornecer diversas soluções de alimentação. De acordo com os requisitos de produção para fornecer configuração flexível, para atender componentes de pinos, componentes irregulares de alimentação contínua.

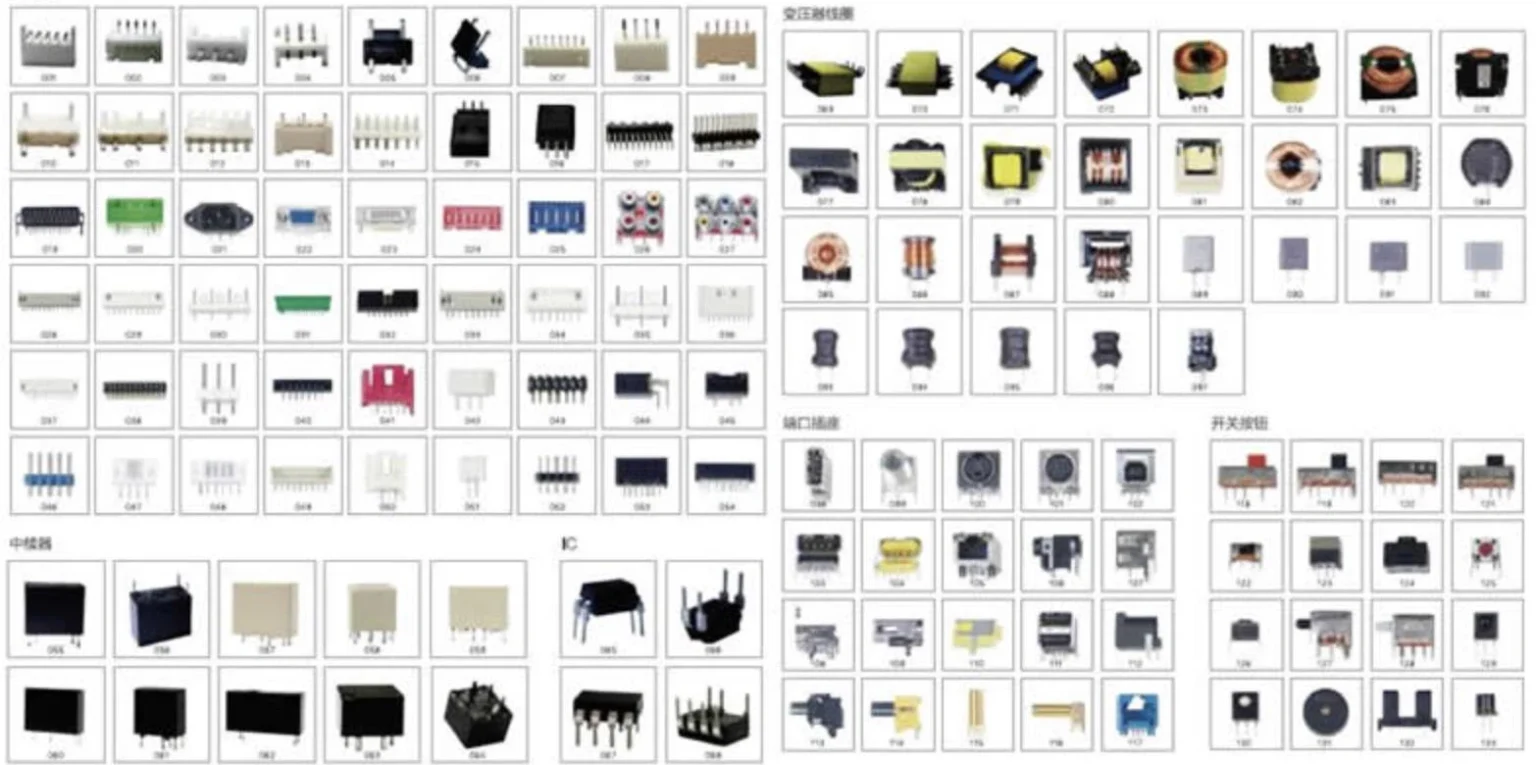

Garras e bicos podem ser personalizados para vários tipos de componentes moldados, fáceis de substituir.
Software baseado em Windows, interface completa em inglês, fácil de operar.
Modelo |
HWF-60 |
Velocidade teórica |
Aprox. 6.000 CPH |
Direção de inserção |
0°-360°, incremento de 1° |
Cabeça de inserção |
4 |
Tamanho da placa de circuito impresso |
50x50mm – 500x400mm |
Espessura da placa de circuito impresso |
0,59-2,36 mm |
Especificação do componente |
Altura máxima: 50 mm, peso máximo 0,3 kg |
Acesso ao alimentador |
6 |
Alimentador |
Opcional: alimentador com fita, alimentador de tubos, alimentador automático de paletes, recipiente vibratório |
Dimensão da máquina |
1400x1500x1600mm |
Fonte de energia |
AC220V, monofásico, 50/60HZ |
Fornecimento/consumo de ar |
0,6-0,8Mpa / 0,3M⊃3; /min |
Correção de posição do furo da câmera 1 |
Sistema de visão, visão MARK multiponto |
Câmera 2 |
Reconhecimento de dicas de lead |
Sistema de acionamento |
Servo motor CA |
Modo de entrada de dados |
Porta USB (arquivo EXCEL) |
