Tato inovace umožňuje návrhy s vyšší hustotou součástí, což vede k vysoce výkonné a nákladově efektivní výrobě elektronických zařízení. V této příručce prozkoumáme základní principy SMT, rozebereme jeho klíčové výhody a odhalíme jeho aplikace, které mění hru v šesti hlavních průmyslových odvětvích.

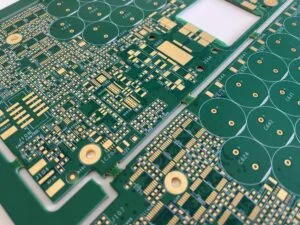

SMT je automatizovaná součást elektronických výrobních procesů, kde je součást SMT (také známá jako SMD) umístěna přímo na připojovací podložky desky s plošnými spoji (PCB).
Standardní pracovní postup zahrnuje čtyři klíčové kroky: tisk pájecí pasty, přesné umístění součástí, jejich zahřátí v procesu zvaném pájení přetavením a nakonec spuštění automatizované optické kontroly (AOI) pro zajištění vysoké kvality.
| funkce, která mění hru | Technologie povrchové montáže (SMT) | Technologie průchozí díry (THT) |
|---|---|---|
| Způsob montáže | Součástky jsou připájeny k povrchu | Vývody z otvorových součástí jsou protaženy otvory a připájeny |
| Hustota komponent | Extrémně vysoká (podporuje komponenty micro 01005) | Omezeno vzdáleností mezi otvory |
| Úroveň automatizace | Plně automatizované (rychlost > 40 000 CPH) | Poloautomatické; často vyžaduje ruční vkládání |
| Vysokofrekvenční výkon | Krátké přívody, nízká indukčnost, vynikající integrita signálu | Dlouhé vodiče, které mohou způsobit rušení signálu |
| Typická aplikace | Základní desky smartphonů, miniaturní senzory | Napájecí konektory, rozhraní pod vysokým mechanickým namáháním |
SEO Tip: Toto přímé srovnání 'SMT vs THT' odpovídá na běžnou otázku uživatelů a pomáhá jim vybrat správnou technologii pro jejich projekt.
SMD součástky mohou být jen 1/10 velikosti jejich protějšků THT (např. odpor 0201 má pouze 0,6 mm × 0,3 mm). Tento design umožňuje inženýrům umístit tisíce komponent do malého prostoru, což z něj činí základní kámen lehkých smartphonů a nositelných technologií.
Konstrukce krátkého vedení snižuje nežádoucí elektrické efekty (parazitní indukčnost a kapacitu). To dává SMT jasnou výhodu ve vysokofrekvenčních obvodech (>5 GHz), jako jsou ty v modulech RF základnových stanic 5G.
Plně automatizovaná linka SMT může umístit více než 40 000 součástek za hodinu (CPH). Tento proces dramaticky snižuje náklady na pracovní sílu (až o 70 %) a používá o 50 % méně pájecí pasty než THT.
Povrchově montované pájené spoje jsou až 3x odolnější vůči vibracím. Díky přesné kontrole teploty (±2°C) v procesech pájení přetavením zajišťují tyto spoje stabilitu automobilové elektroniky v náročných teplotách od -40°C do 125°C.
Smartphony: 12vrstvá základní deska integruje více než 1 000 SMD, včetně malých kondenzátorů 01005 a RF modulů.
Chytré hodinky: SMT umožňuje skládání senzorů (srdeční frekvence/kyslík v krvi) a malých počítačových čipů do průměru 30 mm.
Klíčový faktor: Poptávka spotřebitelů po tenčích, lehčích a dostupnějších zařízeních pohání neustálé inovace v procesech SMT.
Řídicí jednotky ECU: SMT se používá k pájení ovladačů s BGA, které vydrží teploty v motorovém prostoru 150 °C.
Systémy ADAS: Radarové desky plošných spojů s milimetrovými vlnami 77 GHz používají specializované procesy SMT s nízkoteplotní spoluvypalovanou keramikou (LTCC).
Hlavní výhoda: Konstrukce odolné proti vibracím splňují normy ISO 16750 s mírou selhání nižší než 0,1 ppm.
Implantovatelná zařízení: Kardiostimulátory používají lékařsky bezpečnou pájecí pastu, přičemž miniaturní integrované obvody SMT pájejí na flexibilní desky plošných spojů.

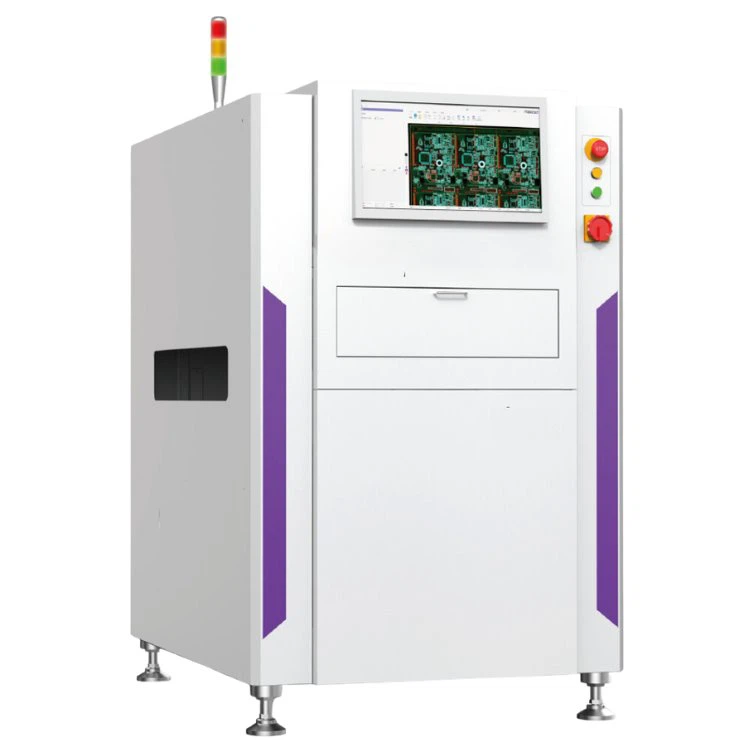

Přenosné monitory: Inspekce pájecí pasty (SPI) zajišťuje nulové defekty na pájených spojích o velikosti pouhých 0,1 mm².
Průmyslový požadavek: Certifikace ISO 13485 vyžaduje 100% pokrytí inspekcí AOI pro vysokou kvalitu.
Řídící jednotky PLC: Během SMT se nanáší konformní povlak, který chrání před vlhkostí a korozí.
Průmyslové roboty: Desky vysokoproudých motorů využívají měděný substrát SMT ke zlepšení odvodu tepla o 200 %.
Základnové stanice 5G: Anténní desky AAU integrují 256kanálové vysílače/přijímače mmWave pomocí Antenna-in-Package (AiP) SMT.
Optické moduly: Procesy Chip-on-Board (COB) přímo montují lasery na vysokofrekvenční desky plošných spojů.
Satelitní komunikace: Radiačně odolné SMD (např. QML-V certifikované FPGA) zajišťují 10letou životnost ve vesmíru.
Avionický radar: substrát SMT z nitridu hliníku řeší problémy s rozptylem tepla ve vysoce výkonných systémech.
Tisk pájecí pastou: Přesnost apertury šablony ±0,01 mm, s řízením SPI pro chyby objemu pájky (<5 %).
Umístění komponentů: 8hlavý stroj pro snímání a umísťování pracuje s přesností ±0,05 mm a podporuje 0201 komponent. Spolehlivost této kritické fáze závisí na robustním strojním zařízení od důvěryhodné továrny na SMT zařízení, jako je Hightlywin, které zajišťuje jak přesnost, tak rychlost.

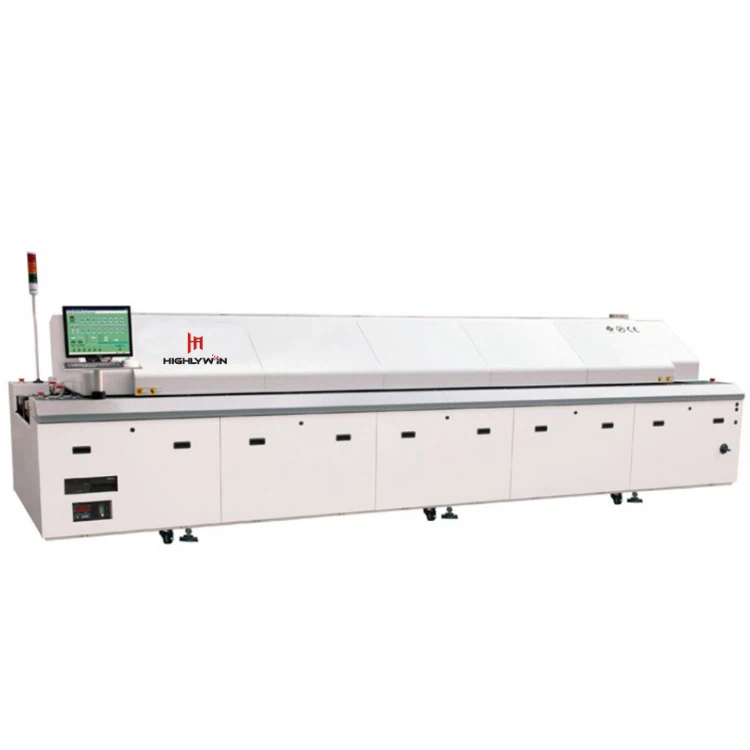

Pájení přetavením: 10zónová pec poskytuje přesné řízení teploty s maximální teplotou 245±2°C pro bezolovnaté procesy.
Inspection & Rework: Kombinace AOI a AXI inspekce udržuje míru defektů pod 50 ppm, zatímco BGA rework stanice zvládnou přesné opravy s řízenou teplotou.
Extreme Downsizing: Hromadná výroba komponentů 01005 s vývojem směřujícím k neuvěřitelně malému balení 008004 (0,25 × 0,125 mm).
Pokročilá integrace: Technologie System-in-Package (SiP) spojuje SMT s dalšími technologiemi, jako je Through-Silicon Vias (TSV).
Inteligentní výroba: Systémy s umělou inteligencí analyzují snímky AOI v reálném čase a předpovídají vady s přesností více než 95 %.
Zelené procesy: Bezhalogenové pájecí pasty a nízkoteplotní pájení (<200°C) snižují spotřebu energie o 30 %.
Od smartphonu v kapse po obvodové desky na Mars roveru se SMT stalo základním základním kamenem elektronického průmyslu.
Se svým kompaktním designem, vynikajícím výkonem a automatizovanou účinností SMT nadále posouvá hranice inovací ve všech oblastech. Vzhledem k tomu, že pokročilá integrace (SiP) a výroba řízená umělou inteligencí se posouvají kupředu, SMT zůstane zásadní pro špičkové technologie, jako jsou 3D integrované obvody a balení kvantových čipů.
Výzva k akci (CTA):
Pokud potřebujete vysoce spolehlivé řešení SMT pro svůj další elektronický produkt, kontaktujte náš technický tým. Poskytujeme služby montáže desek plošných spojů na míru a optimalizaci návrhu pro výrobu (DFM), abychom zajistili úspěch vašeho projektu.
Zjistěte více o našich možnostech SMT a případových studiích
Ne. THT má stále výhody pro vysoce výkonné konektory a komponenty, které čelí vysokému mechanickému namáhání. SMT však dominuje ve více než 90 % moderní elektroniky díky své vhodnosti pro dosažení vyšší hustoty součástek.
Inženýři mohou vytvářet prototypy pomocí stolních strojů typu pick-and-place nebo používat služby rychlého prototypování, které nabízejí 24hodinovou obrátku pro dávky již od 5 kusů.
Hlavními problémy jsou dutiny v pájených spojích (které způsobují 60 % defektů) a posun součástí. Inženýři řeší tyto problémy pomocí pokročilého SPI pro kontrolu šablony a pomocí dusíku při pájení přetavením.
Pro vysokofrekvenční aplikace zvolte pastu obsahující stříbro jako Sn96,5/Ag3,0/Cu0,5. Automobilová elektronika často používá SnSb5 odolný proti únavě, zatímco lékařské přístroje vyžadují bezolovnaté, lékařsky bezpečné pájecí pasty.
