ربط الأسلاك الذهبية: العملية الأساسية لتغليف LED عالي الموثوقية

من المبادئ إلى التطبيقات - التحليل الفني لربط أسلاك الذهب

مقدمة: كيف تدعم الأسلاك الذهبية الصغيرة 'شريان الحياة' لمصابيح LED؟

تعد مصابيح LED (الثنائيات الباعثة للضوء) في قلب تقنيات الإضاءة والعرض الحديثة، حيث يعتمد أدائها وعمرها بشكل كبير على عمليات التعبئة والتغليف. ويوجد بين الشريحة والدوائر الخارجية سلك ذهبي يبلغ قطره أقل من 1/10 من شعرة الإنسان، وهو المسؤول عن نقل التيار وضمان التشغيل المستقر. تعمل تقنية Gold Wire Bonding بمثابة 'الوصي غير المرئي' لضمان الموثوقية العالية في مصابيح LED.

ومع ذلك، مع ظهور تقنيات Mini LED/Micro LED، تطورت متطلبات دقة الربط من مستويات ميكرومترية إلى مستويات دون ميكرومترية. تمثل تكلفة مادة الأسلاك الذهبية ما بين 15% إلى 20% من إجمالي تكلفة التغليف، مما يمثل تحديًا مزدوجًا يتمثل في 'الأداء' و'التكلفة' بالنسبة للصناعة. تتعمق هذه المقالة في هذه التكنولوجيا المهمة، وتكشف عن المنطق العلمي والديناميكيات الصناعية التي تقف وراءها.

1. المبادئ الفنية ومزايا ربط الأسلاك الذهبية

1. اختيار المواد: لماذا الذهب بدلاً من النحاس أو الألومنيوم؟

سلك الذهب لا مثيل له كمادة ربط بسبب ثلاث خصائص رئيسية:

• الموصلية: يتمتع الذهب بمقاومة تبلغ 2.44 ميكرومتر فقط (مقارنة بـ 1.68 ميكرومتر للنحاس ولكن مع مقاومة أكسدة أقل)، مما يقلل من خسائر نقل التيار.

• الليونة: يمكن تمديد السلك الذهبي إلى قطر 15 ميكرومتر دون أن ينكسر، مما يلبي متطلبات اللحام فائقة الكثافة (على سبيل المثال، مسافة Mini LED <0.5 مم).

• الاستقرار: لا يتأكسد في درجات الحرارة القصوى التي تتراوح من -40 درجة مئوية إلى 150 درجة مئوية، مما يتجنب خطر انقطاع الدائرة بسبب التآكل.

تظهر التجارب المقارنة أن وحدات LED المرتبطة بالأسلاك النحاسية أظهرت معدل فشل أكبر بثلاث مرات من تلك التي تحتوي على سلك ذهبي بعد التعتيق لمدة 1000 ساعة عند درجة حرارة 85 درجة مئوية / 85٪ رطوبة (المصدر: دراسة حول موثوقية أجهزة أشباه الموصلات).

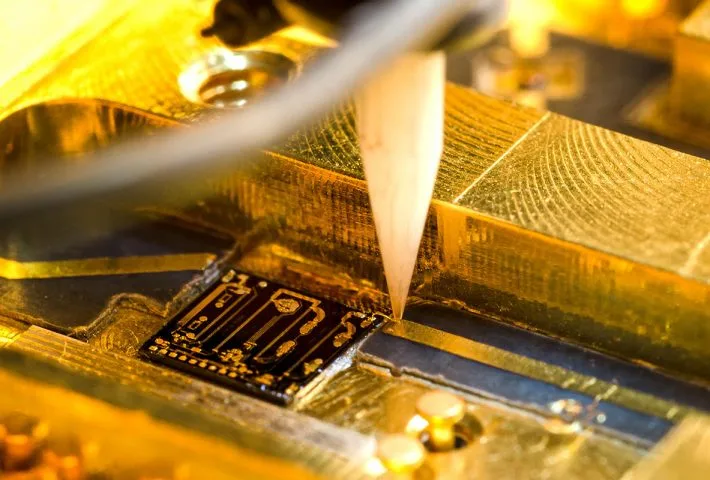

2. تحقيق العملية: 'الرقصة' الدقيقة للضغط الحراري والموجات فوق الصوتية

• الترابط بالضغط الحراري: من خلال تطبيق الحرارة (200-300 درجة مئوية) والضغط، تنتشر ذرات السلك الذهبي والوسادة المعدنية وتترابط. تكمن الميزة في قوة الاتصال العالية، مما يجعلها مناسبة لمصابيح LED من نوع الطاقة.

• الترابط بالموجات فوق الصوتية: الاهتزازات عالية التردد (60-120 كيلو هرتز) تخلق الحرارة من خلال الاحتكاك، مما يلغي الحاجة إلى التسخين الخارجي ويمنع الضرر الحراري للرقاقة، مما يجعلها مثالية للأجهزة الحساسة مثل مصابيح LED الصغيرة.

التحكم في معلمات العملية الأساسية (مثال):

المعلمة	القيم النموذجية للضغط الحراري	القيم النموذجية للترابط بالموجات فوق الصوتية
درجة حرارة	250 درجة مئوية	درجة حرارة الغرفة
ضغط	0.5-1.5ن	0.3-0.8ن
وقت	10-50 مللي ثانية	20-100 مللي ثانية

2. التحقق من الجودة: 'عين النسر' من المختبر إلى خط الإنتاج

1. طرق الاختبار الفيزيائي

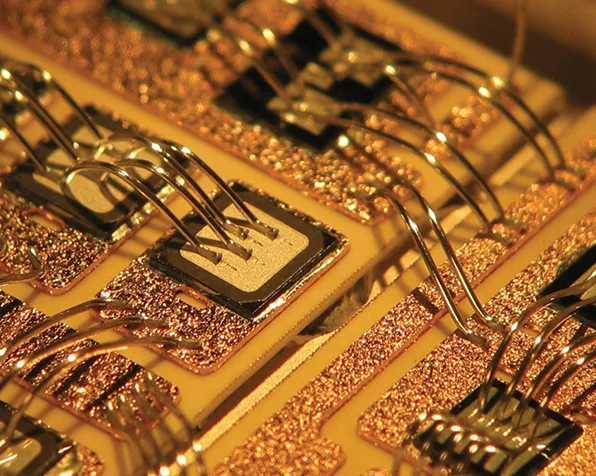

• الملاحظة المجهرية: فحص مورفولوجيا الرابطة (انظر الشكل 1)، مع متطلبات عدم وجود شقوق وأعناق مقيدة بشكل موحد.

• اختبار الشد: وفقًا لمعايير JEDEC، يجب أن يتحمل السلك الذهبي الذي يبلغ طوله 25 ميكرومتر قوة شد تبلغ ≥3gf (تبلغ قيمة وصلات الأسلاك الخاصة ببعض العلامات التجارية متوسط ​​قيمة مقاسة تبلغ 4.2gf).

2. طرق التحليل الكيميائي

بالرجوع إلى 'تقنية اختبار قبول شاشة LED'، قام أحد المختبرات بالتحقق من عينات LED المشبوهة المغطاة بالنحاس على النحو التالي:

1. الذوبان الحمضي: تم استخدام الماء الملكي لإذابة نقاط الترابط واستخلاص المكونات المعدنية.

2. اكتشاف ICP-AES: تم قياس محتوى الذهب بنسبة 98.7%، والنحاس بنسبة 1.3%.

3. حساب القيمة النظرية: استنادًا إلى كثافة السلك الذهبي (19.3 جم/سم 3) والقطر (25 ميكرومتر)، يجب أن يكون طول السلك الذهبي المحسوب لنقطة الترابط الفردية 1.02 مم، مع تباين بنسبة 2.9% فقط من القيمة المرجعية البالغة 1.05 مم، مما يؤكد استخدام تكنولوجيا الذهب الخالص.

تحذير الصناعة: تقوم بعض الشركات بتخفيض التكاليف عن طريق استبدال الأسلاك الذهبية بأسلاك نحاسية مطلية بالذهب، مما يظهر أداء أولي مماثل. ومع ذلك، بعد عام واحد، يمكن أن تصل معدلات الأكسدة عند نقطة الترابط إلى 30% (وفقًا لبيانات أخذ العينات من وكالة فحص الجودة في عام 2024).

3. معضلات التكلفة والابتكارات التقنية

1. منازعات جدوى المواد البديلة

• الأسلاك النحاسية: تبلغ تكلفتها 1/8 تكلفة الذهب فقط، ولكنها تتطلب طبقات إضافية للحماية (مثل البلاديوم والنيكل)، مما يزيد من تعقيد العملية.

• سبائك الفضة: توفر موصلية أفضل من الذهب ولكنها عرضة لتغير اللون الناتج عن الكبريتيد، وتستخدم حاليًا فقط في تطبيقات الإضاءة المنخفضة.

2. مسارات ترقيات العملية

• تحسين دقة المعدات: تم تحسين دقة تحديد موضع أدوات ربط الأسلاك المحلية من ±5μm (2020) إلى ±1μm (2024)، مما حقق عوائد ربط تتجاوز 99.9%.

• تقنية الربط المركب: يمكن أن يقلل اللحام بمساعدة الليزر وقت الربط بنسبة 40%، ويتم تطبيقه على وحدات LED الخاصة بالسيارات (على سبيل المثال، مصابيح Tesla Model 3 الخلفية).

4. سيناريوهات التطبيق والاتجاهات المستقبلية

1. لا غنى عنه في المجالات الراقية

• إضاءة السيارات: تستخدم المصابيح الأمامية من مرسيدس-بنز EQS رابطة سلكية ذهبية مزدوجة لضمان بدء البرودة عند -40 درجة مئوية دون فشل.

• شاشات AR/VR Micro: لا يمكن تلبية نقاط الترابط بأقطار أقل من 5 ميكرومتر إلا باستخدام متطلبات دقة السلك الذهبي.

2. توقعات التكنولوجيا

• الترابط النانوي: استخدام سلك الذهب النانوي (القطر <100 نانومتر) لتحقيق ترابطات عالية الكثافة، ودعم شاشات عرض دقيقة تبلغ 10,000 نقطة في البوصة.

• الاكتشاف الذكي: يمكن للأنظمة المرئية التي تعمل بالذكاء الاصطناعي للتحليل في الوقت الفعلي لمورفولوجيا الترابط أن تحل محل 90% من عمليات فحص الجودة اليدوية (استنادًا إلى خريطة طريق ASM لعام 2025).

الخلاصة: 'الإستراتيجية الهجومية والدفاعية' لربط الأسلاك الذهبية

على الرغم من ضغوط التكلفة، يستمر ربط الأسلاك الذهبية في الحفاظ على مكانته المهيمنة في مجالات LED المتطورة نظرًا لخصائصه الفيزيائية وعملياته الناضجة. في المستقبل، من خلال الابتكارات المادية (مثل الأسلاك المركبة من الذهب والفضة) وذكاء المعدات، قد يتم تنشيط هذه التكنولوجيا الكلاسيكية، والاستمرار في إلقاء الضوء على مستقبل صناعة أشباه الموصلات.

ماكينة ربط أسلاك الذهب LED

آلة ربط الأسلاك والرقائق

HIGHLYWIN هي شركة رائدة في مجال توفير حلول التصميم والهندسة المخصصة والتصنيع، وهي متخصصة في آلة SMT. نحن نفخر بتقديم خدمات الدعم الشاملة وقطع الغيار في مجال SMT، مما يجعلنا مورد الحلول الشاملة الموثوق به.

مراجع

1. 'تقنية اختبار قبول شاشة LED' دار نشر فحص الجودة الصينية، 2023.

2. JEDEC JESD22-B116، طريقة اختبار قص رابطة الأسلاك.

3. تقرير TrendForce 'التوقعات العالمية لسوق مواد التغليف LED لعام 2025'
